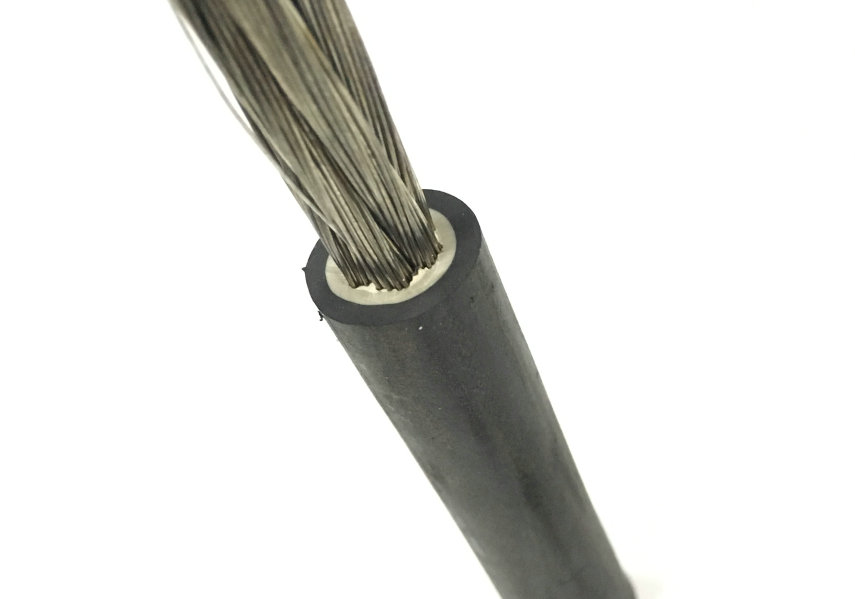

JBQ JXN 电机引接线
1、JBQ(JXN)电缆适用范围：
适用于直接与电机绕组连接并引出壳体或绕组与机壳体上的连接柱相连接。可连续运行（工作）的电机绕组引接用软电缆（电线）
2、JBQ电缆使用特性：
电线导体的长期允许工作温度应70℃-90°C。具有良好的柔软性及耐热、耐溶剂性。
尺寸、重量及技术参数
耐温70°C电机绕组引接用软电缆
型号及名称（表1）
| 型号 | 名称 | 型号含义 | |||||
|---|---|---|---|---|---|---|---|
| JV | 铜芯聚氯乙烯绝缘电机绕组引接软电缆（电线） | J-产品系列代号 | |||||
| JF | 铜芯丁腈聚氯乙烯复合物绝缘电机绕组引接软电缆（电线） | F-丁复合物 | |||||
| JXN | 铜芯橡皮绝缘丁腈护套电机绕组引接用软电缆（电线） | XN-天然、丁晴橡皮 | |||||
| JXF | 铜芯橡皮绝缘氯丁护套电机绕组引接软电缆（电线） | XF-天然、氯丁橡皮 | |||||
规格范围：（表2）
| 型号 | 额定电压/v | 芯数 | 标称截面/mm2 | 型号 |
额定电压/v | 芯数 | 标称截面/mm2 |
|---|---|---|---|---|---|---|---|
| JV JF | 500 | 1 | 1-50 | JXN | 3000 | 1 | 2.5-120 |
| JXN JXF |
500 1000 |
1-185 | JXF | 6000 | 2.5-240 |
耐高温90°C电机绕组引接用软电缆
型号及名称（表3）
| 型号 | 名称 | 型号含义 | |||||
|---|---|---|---|---|---|---|---|
| JE | 铜芯乙丙橡皮绝缘电机绕组引接软电缆（电线） | J-产品系列代号 | |||||
| JEH | 铜芯乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接软电缆（电线） | E-乙丙橡皮 | |||||
| JEM | 铜芯乙丙橡皮绝缘氯醚护套电机绕组引接用软电缆（电线） | H-氯磺化聚乙烯 | |||||
| JH | 铜芯氯磺化聚乙烯绝缘电机绕组引接软电缆（电线） | M-氯醚护套 | |||||
规格及技术参数（表4）
| 型号 | 额定电压/v | 芯数 | 标称截面 | ||||
|---|---|---|---|---|---|---|---|
| JE | 500 | 1 | 1-10 | ||||
| 1000 | 1-240 | ||||||
| 3000 | 2.5-240 | ||||||
| 6000 | 16-240 | ||||||
| JH | 500 | 1 | 1-10 | ||||
| 1000 | 1.5-240 | ||||||
| 3000 | 2.5-240 | ||||||
| JEH | 500 | 1 | 1-10 | ||||
| 1000 | 1-240 | ||||||
| 3000 | 2.5-240 | ||||||
| 6000 | 16-240 | ||||||
| JEM | 500 | 1 | 1-10 | ||||
| 1000 | 1-240 | ||||||
| 3000 | 2.5-240 | ||||||
| 6000 | 16-240 | ||||||
| 标称截面(mm2) | 导电线芯结构(mm) | 绝缘标称厚度(mm) | 护套标称厚度(mm) | 电缆最大外径(mm) | 电缆参考重量(kg/km) | 20℃导体电阻≤(Ω/km) |
|---|---|---|---|---|---|---|
| 根数/线径 | ||||||
| 0.75 | 42/0.15 | 0.6 | 0.8 | 4.5 | 24 | 25.7 |
| 1 | 32/0.2 | 0.6 | 0.8 | 4.7 | 28 | 18.9 |
| 1.5 | 29/0.25 | 0.6 | 0.8 | 5.0 | 35 | 12.6 |
| 2.5 | 48/0.25 | 0.8 | 1.0 | 6.2 | 57 | 7.59 |
| 4 | 55/0.3 | 0.8 | 1.0 | 6.8 | 76 | 4.54 |
| 6 | 83/0.3 | 0.8 | 1.0 | 4.5 | 100 | 3.00 |
| 10 | 88/0.38 | 1.0 | 1.2 | 10.0 | 178 | 1.78 |
| 16 | 133/0.38 | 1.0 | 1.2 | 11.2 | 243 | 1.18 |
| 25 | 207/0.38 | 1.0 | 1.4 | 13.7 | 372 | 0.716 |
| 35 | 294/0.38 | 1.0 | 1.4 | 14.8 | 471 | 0.528 |
| 50 | 420/0.38 | 1.2 | 1.6 | 17.1 | 647 | 0..384 |
| 70 | 595/0.38 | 1.2 | 1.6 | 19.6 | 879 | 0.270 |
| 95 | 805/0.38 | 1.4 | 1.6 | 21.9 | 1160 | 0.197 |
| 120 | 1000/0.38 | 1.6 | 1.8 | 24.6 | 1451 | 0.158 |
| 150 | 320/0.76 | 1.8 | 2.2 | 29 | 1911 | 0.132 |
| 185 | 395/0.76 | 1.8 | 2.2 | 32 | 2268.7 | 0.108 |
| 240 | 513/0.76 | 2.2 | 3 | 35 | 3010 | 0.0817 |
| 300 | 641/0.76 | 2.4 | 3.5 | 38 | 3770 | 0.0654 |
